HDPE高分子自粘胶膜防水卷材，是专为地下工程开发的一种具有国际前沿技术的能提供与后浇混凝土结构形成牢固结合效果的防水卷材。它是一种以特制的高密度热塑性聚乙烯（HDPE）膜为防水基材，HDPE膜的一个面上覆高分子自粘胶膜、合成粘合剂层外露面上涂抗环境变化保护层和隔离层构成，属于高分子自粘胶膜防水卷材。卷材长边一侧预留40-70mm宽热风焊接搭接区。卷材自粘层和基层环境变化保护层具有自愈功能，与液态混凝土浆料反应固结后，形成防水层与混凝土结构的无间隙结合，杜绝层间窜水隐患，能有效提高防水系统的可靠性。
     产品执行国家质量标准
【产品规格】


卷材宽度（米）	卷材厚度（毫米）	卷材长度（米）
2	1．2，1.5	20

【技术性能】


序号	检验项目	标准要求		单项评定	备注
1	规格尺寸	宽度	允许偏差±1%
		长度	不允许出现负值
		厚度	允许偏差±10%
2	外观质量	应符合GB/T 23457-2009标准要求
3	常温断裂拉伸强度；Mpa	纵向≥16
		横向≥16
4	常温扯断伸长率%	纵向≥500
		横向≥500
5	不透水性	0.3MPa，30min无渗漏
6	撕裂强度；KN/m	纵向≥60
		横向≥60
7	低温弯折；	-35℃，无裂纹
8	剥离强度；（N/mm）	卷材与卷材≥1.0
		卷材与铝板≥1.5
9	自粘面耐热性	70℃，2h无流淌
10	持粘性；min	≥15

【技术性能】

【特点】
◆由高模量热塑性聚乙烯膜、合成粘合剂膜和抗环境变化弹性涂膜构成的多层复合高分子自粘胶膜防水卷材，综合性能优异。
◆全新的湿粘结技术：浇筑混凝土时的水泥浆与卷材粘结层特殊的高分子聚合物湿固化反应粘结，卷材与结构层混凝土形成永久的有机结合，中间无窜水隐患；即使卷材局部遭遇破坏，也会将水限定在很小范围内，完全提高了防水层的可靠性；
◆防水卷材与基层空铺，不受基层沉降变形的影响；
◆抗冲击和耐穿刺性能优异，能承受直接作用其上的施工荷载及钢筋骨架的冲击，而不需要格外的保护，而直接实施钢筋混凝土浇筑；
◆合成粘合剂和外表面弹性涂膜层自愈性强，对于轻微施工损伤，有着独特的自我愈合能力；
◆较强的耐化学腐蚀性，对来自混凝土的碱水有很好的抵抗性，不受生活垃圾及生物侵害，防霉，耐腐蚀；
◆湿法施工，无需找平层，对基层要求低，不受天气及基层潮湿影响，雨季施工及赶工期工程有其独特的明显优势；
◆ 最低限度的表面处理：不需要底油或热气烘干潮湿的基层，无挥发性物质；
◆无需耗时又耗财力的水泥砂浆保护层；
◆施工方便，合成胶合剂外露面有一层弹性涂膜保护层，避免了表面涂沥青膜的由于外露不能不耐脏，自粘沥青层外露造成的麻烦。
 【适用范围】
适用于各种地下建筑、洞库、隧道、地铁、市政建设等防水抗渗工程。
◆贮存与运输
—贮存与运输时，不同类型、规格产品分别堆放，避免日晒雨淋，注意通风，贮存温度不应高于45℃。平放贮存堆放高度不超过五层，禁止与酸、碱、油类及有机溶剂接触。
—运输时防止倾斜或横压，必要时加盖毡布。
—正常贮运条件下，贮存期自生产之日起为一年。
高密度聚乙烯自粘胶膜预铺反粘施工要点

【系统构成材料】
◆HDPE高分子自粘胶膜防水卷材：主体部位水平面及垂直立面防水层基本构造为单层，卷材全厚度≥1.2mm，1.5mm；卷材为双层一层为HDPE高分子防水板，另一层为0.2-0.5mm厚的自粘层，
【施工方法及流程】
◆预铺反粘法施工：将覆有高分子自粘胶膜层的防水卷材空铺在基面上，然后浇筑结构混凝土，使混凝土浆料与卷材胶膜层紧密结合的方法。
◆采用预铺反粘法施工技术，平面、垂直面、隧道拱顶等部位施工流程如下：
—平面：清理基层 → 基层弹线 →铺设预铺反粘卷材→搭接处理→节点处理→揭卷材隔离膜→绑扎钢筋→浇注混凝土；
—垂直面：安装立面支撑（垫片）→弹线→铺设预铺反粘卷材→机械固定防水卷材（焊接或小钉钉固）→搭接处理→节点处理→揭卷材隔离膜→小钉头部位涂刷专用胶密封→绑扎钢筋→浇注混凝土；

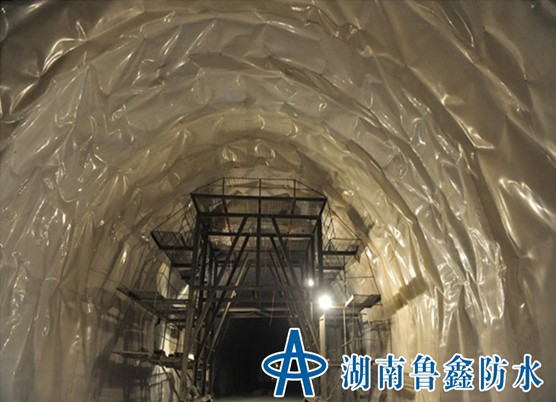

—隧道拱顶：隧道拱顶→弹线→安装支撑（垫片或吊钉）→铺设预铺反粘卷材→防水卷材机械固定（焊接或吊捆）→搭接处理→节点处理→揭防水卷材隔离膜→绑扎钢筋→浇注混凝土。
【施工要点】
◆ 基层表面
—所有表面须坚固、密实、光滑平整，不得有凹凸不平和裂缝或孔洞，阴阳角处应做圆弧或折角并应符合所有卷材的施工要求；
—水平垫层，表面应是整体的混凝土或密实度很好的水泥砂垫层，避免松散骨料做垫层
—立面支护板板桩应对接紧密以提供支撑。
◆ 卷材铺设：展开卷材，以HDPE基材一面对着地面或墙面，端部搭接区要相互错开；
◆ 两块卷材长边相互重叠搭接区位宽40--70mm自粘胶膜，揭掉隔离膜两块卷材粘合在一起，随后要用热风焊接机进行焊接，边焊接边用压力辊进行滚压这样才能使卷材很好的熔接在一起，焊接时要注意控制好焊机出风温度，温度过高容易使卷材变质变脆，温度过低卷材不能很好的粘接所以在不同的天气条件下及时调控焊机温度。
◆ 垂直立面卷材的固定：卷材立面施工时，在距边缘10~20mm内，每隔400~600mm（或依设计规定）进行机械固定，机械固定部位要保证被搭接上片卷材完全覆盖并用热风焊机焊接及防水胶带封密。
【注意事项】
◆铺贴卷材严禁在雨天、雪天、五级及以上大风中施工，自粘胶膜、自粘胶带冷施工粘结的环境气温不宜低于5℃（卷材存放、施工及施工完毕的24h内保持的温度）。
◆施工过程中下雨或下雪时，应做好已铺卷材防护工作。
◆浇筑结构混凝土时不得损伤防水层，混凝土应在卷材安装结束后40天内完成。
◆操作人员必须经培训才能上岗
◆严禁传钉子鞋人员进入卷材施工现场，施工过程要特别注意现场保护。
◆两幅卷材长向自粘胶膜搭接时，应注意粘接面清洁，搭接后锟压搭接边要用力，才能保证良好的粘结。
◆施工现场不准吸烟。
