工程概况
　　　地下工程项目要贯彻“精心设计，优化选材，规范施工，经济合理，因地制宜”的原则，采用质量可靠、经久耐用，技术先进的防水材料，确保防水施工达到“防、排、堵、截相结合，刚柔并济”的效果。
　　　该工程底板及墙体采用聚氯乙烯PVC防水卷材,参考执行《地下工程防水技术规范》（GB50108——2008）标准，根据不同的防水部位提出如下施工方案：
　　　编制依据：《地下工程防水技术规范》（GB50108—2008）
         《地下工程防水质量验收规范》（GB50208—2002）

二、方案说明：
        如果采用传统的柔性卷材系统做法很难保证防水效果和满足防水技术要求和工程需要，因为传统做法中如果防水卷材发生破坏或材料搭接边没有处理好(或胶粘性)，容易造成漏水或《窜水》现象出现，从而使整个水系统得到破坏，造成建筑物漏水，且维修难度相当高，并且费用大。
聚氯乙烯PVC防水卷材是一种高分子复合防水材料，目前在国家大型工程中广泛使用，因此本工程采用聚氯乙烯PVC防水卷材，分别用专用胶粘剂湿铺法满粘施工，来解决传统防水系统中的缺陷，从而达到防水及建筑的设计要求。
三、施工准备：
　　（一）选材：
 防水卷材：
　　　根据工程的特点和项目情况及主要要求，卷材防水层我们选择采用聚氯乙烯（PVC）1.5mm防水卷材进行铺贴施工：
　　　1．材料选用聚氯乙烯（PVC）1.5mm防水卷材，具有强度高延伸率大等特点，抗建筑物位移和沉降破坏能力强，适用于本工程应用；
　　　2.该卷材具有较强的拉伸强度和抗腐蚀能力，无毒无味，抗氧化能力强，应用于地下更具有极强的耐久性。
　　　3.表面搭接采用热风焊接工艺，卷材采用配套湿铺法专用胶粘剂进行粘接，卷材焊接后材料熔合成完全封闭的防水层。减少了当工程受到侵蚀性介质作用或振动作用时对防水层的破坏。
　　　4.该焊接工艺能够在潮湿基面上施工，只要基面可上人，没有明水即可施工。
　　　5.可采用自动焊接设备进行施工，不仅大大提高了施工效率，缩短工期，而且使施工效果稳定可靠。
　　　聚氯乙烯PVC防水卷材及其配套材料完全可以满足该工程的需要，一般来说，凭我们的实践经验和国内外使用该种材料的实际效果。

（二）施工机具


名称	用途	名称	用途
焊枪	热溶焊接卷材	压辊	边焊边压实
焊接机	焊接卷材（选）	铁铲	铲除基层突起物
电缆	输电	粉线包	打线用
扫帚	清理基层用	钢卷尺	保持测量精度
胶盆	盛胶粘剂	毛刷刮板	刷刮涂胶粘剂
胶锤	砸实突起部分	螺丝刀	接电及维修机具
工具箱	施工备用	壁纸刀、剪刀	裁卷材
皮棉手套	劳动保护	安全带、绳索、口罩	安全防护

四、施工工艺

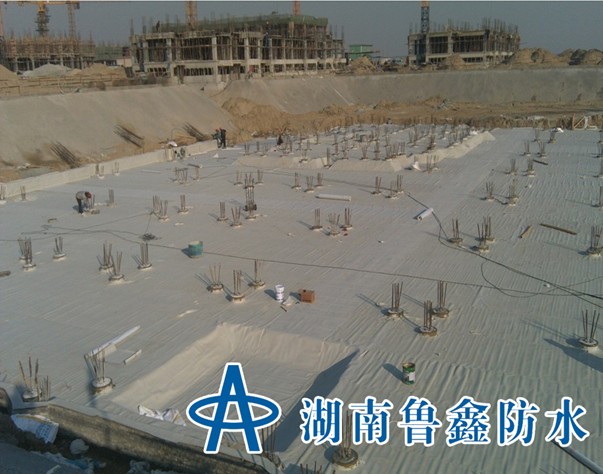

根据总体工程施工工序需要，配合相关结构施工，本工程施工周期分一次性进行。地下防水层采用聚氯乙烯PVC卷材1.5mm复合型,PVC卷材采用专用湿铺法胶粘剂满粘法搭接边采用焊接法进行施工，底板同墙体部位收口PVC卷材应上反底板到墙体300mm左右处，采用压条固定方法，并在螺钉及其压条收口处涂抹密封膏进行密封。当施工检查完毕并进行合理适当的保护后进行回填土。

（一）防水施工工艺：
1、防水基层要求：
　　  　1.1作为本工程卷材防水层的基面应平整牢固、清洁干燥、无积水，无砂粒等突起物，不空鼓开裂、不起砂。
　　　  1.2在铺贴防水卷材前，将找平层清扫干净。
　　　  1.3铺贴卷材的找平层在阴阳角处应做成圆弧（圆弧半径2cm）或45°（135°）折角。
2、施工温度要求
　　    雨天、雪天、五级风以上、气温低于－10℃以下不能施工。
3、工艺流程
　　　基层清理——细部处理（穿墙管等）——底层卷材打线、展卷放样——胶粘剂的涂刮,卷材的铺贴——焊接搭接缝——收头密封固定——清扫检查（看有无漏焊、焊接不牢或焊焦现象）——验收——保护层、后续施工。
　　3.1细部处理：（处理方法附后）

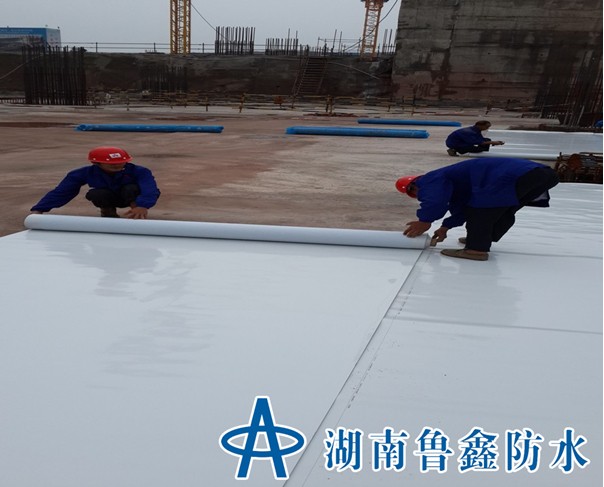

　　3.2根据施工位置确定卷材的铺贴方向, 在基层上用粉线包弹出基准线或在已铺好卷材边据卷材搭接宽度和允许偏差在现场弹出尺寸粉线作为控制依据，然后展开卷材按铺贴位置对不规则的防水部位进行适当剪裁。大面卷材铺贴时不得拉紧卷材，应成自然平整状对准弹好的基线。
　　3.3卷材的搭接宽度：长边、短边搭接均不应小于100mm，有效焊接宽度不小于30mm，短边搭接宜采用压顶搭接，即用150mm－200mm宽的无复合PVC防水卷材搭接。
　　3.4铺贴立面卷材防水层时,应采取防止卷材下滑的措施,如采用PVC专用胶粘剂进行底层粘接。
　　3.5在立面与平面的转角处，卷材的接缝应留在平面上。
　　3.6铺贴卷材应先铺平面，后铺立面，交接处应交叉搭接，即“T”型搭接。
　　3.7在平立面的转角等适当部位应增贴附加层。
　　3.8卷材的接缝焊接：为使防水卷材接缝焊接牢固，封闭严密，应将接缝表面的油污、尘土、水滴等附着物擦拭干净后，才能进行热风焊接施工，焊接时应先进行预焊，后进行施焊，焊嘴与焊接方向呈45°角，热风吹熔PVC卷材焊接面至熔融状态，边施焊边用压辊压实，压辊与焊嘴平行并保持大约5mm的距离，焊缝边缘应有呈亮色熔浆溢出，施焊时应注意气温和焊枪温度及速度，使焊缝平整，结构牢固，因焊接效果与焊接速度、热风温度、操作人员的熟练程度关系极大，焊接施工时必须严格控制，决不能出现漏焊、跳焊、焊焦或焊接不牢现象。手持式焊枪温度控制在200—360℃之间，既不能过高也不能过低。使用自行式焊接机时，调节温度、速度等参数使其达到最佳焊接效果。应先焊接长边搭接，后焊短边接缝。
　　3.9 细部处理：
止水环；2-遇水膨胀止水条；3-主管；4-混凝土结构；5-不锈钢箍；6-PVC卷材；7-收口密封膏。
　　　穿墙管应在浇筑砼前预埋套管，穿墙管与内墙角，凹凸部位距离应大于250㎜，管于管的间距应大于300㎜，当穿墙管线较多时，可采用穿墙盒的封口钢板与墙上预埋角钢焊严，并从钢板上的预留浇筑孔注入改性沥青柔性密封材料或细石砼。穿墙管周边200mm环形范围内PVC卷材应满粘施工。
（二）防水层保护、卷材防水层经检查合格后，应及时做保护层，保护层应符合以下规定：
　　1、底板卷材防水层上的细石混凝土保护层厚度不小于70mm；
　　2、后工序施工时要对已完成防水层采取及时可靠保护，若发现破坏应立即进行标记，并通知防水施工人员进行即时修补，
　　3、回填土时应尽量避免尖锐石块等直接回填，特别是靠近防水层部位，回填土应分层回填分层夯实，大型机械设备不得触碰防水层及其保护层。
四、质量标准与质量保证
　　（一）质量要求：
　　严格本方案要求和有关规定，确保工程质量。
　　（二）材料
　　　工程中所用的防水材料，必须有产品合格证及检测报告，必须按要求选材。施工每道工序，应作隐蔽工程验收签证，防水工程验收资料都必须即使办理并及时确认。
　　　（三）人员
（1）防水施工前，技术、质量、管理人员首先要对设计要求熟悉，对施工规范、施工方案、技术要求要充分学习，领会透。作到心中有数，技术、质量验收标准明确。
（2）、防水工程为特殊控制过程的工程，操作技术工人必须有防水特殊作业工种的上岗证，无证人员坚决不允许上岗。
（3）、防水施工前，本工程施工技术负责人，项目工程师、要亲自对技术管理人员、工长进行施工方案，技术交底，交底要有交底记录和签名。
　（四）施工
　　1、防水工程竣工后，不得有渗漏和积水现象；
　　2、防水层结构必须符合设计要求：
　　3、防水卷材铺贴方向和搭接顺序、搭接宽度，粘结方法均应符合规定，粘结点必须牢固、严密、不得有大的皱折、翘边和封口不严等缺陷，热熔法搭接边都应有熔浆溢出。
　　4、各部节点做法应符合设计规范要求，卷材末端收头均应粘结牢固，密封严密。
　　五、保证防水工程质量管理制度及措施
1、建立技术、质量岗位责任制，保证防水工程质量达到合格、创优、要分工明确、责任到人，严格把好质量关。
    2、项目工程师对技术管理人员进行防水施工方案交底。
    3、施工技术人员，对工长、施工操作人员进行技术交底，进行施工难点部位的技术交底及操作办法。
    4、防水施工时，安排好值班表，技术负责人、质检员、工长轮流值班，关键施工部位要亲自指导，进行旁站指示检查。
六、安全施工技术
　　　1、对进场施工人员进行三级安全教育，施工人员必须经过培训后方可上岗操作，并应全面地掌握应知应会的施工安全技术和质量标准，强化安全与质量意识。
　　　2、现场施工人员必须穿平底鞋，不得穿带跟、带钉皮鞋，以免损伤卷材影响施工表面质量。
　　　3、施工人员应身着工作服，戴好防护用具、安全带、安全帽、防护手套、方可进行施工。
　　　4、施工现场及作业面的周围，不准存放易燃易爆物品。
　　　5、电缆接线时注意安全，应找专业电工操作，严防乱拉乱扯或裸露金属线头施工。
　　　6、遇五级以上大风，或雨雪天气，气温低于－10℃以下，严禁施工。
7、加强防火、防毒的安全管理。防水卷材都是易燃产品，施工时一定要注意防火安全，防水卷材施工时，消防设施要到位，随时防止火灾发生。
