一 工程概况
屋面工程施工
TPO防水卷材主要有三个施工工艺：
机械固定法、满粘法、空铺法，以适应不同的屋面、地下室、隧道工程及其它土木工程。
本工程屋面形式为钢结构式屋面，TPO卷材防水层拟采用TPO机械固定防水系统。
　　　　　　　　　　
二 设计及编制依据
● 国家标准《屋面工程技术规范》（GB 50207-1994）
● 国家标准《屋面工程质量验收规范》（GB 50207-2002）
●相关标准及规定
●钢结构屋面防水施工工程招标相关文件要求
●本工程相关特点，施工自然条件、现场环境条件等

三 钢结构屋面防水工程施工，
包括：屋面保温、防水,屋顶山墙防水处理,构件交接处防水处理,风机突出物防水处理,收边包角防水处理,防雷系统等工程的施工。
主要防水材料采用1.5mm厚TPO防水卷材。具有以下特点：
1、具有极好的柔韧性及延展性。
2、机械强度高，使用寿命长，抗紫外线,高度抗老化。
3、抗渗透性能好，拉伸强度高，断裂延伸率高，耐化学腐蚀性能好。
4、具有较好的抗穿孔性和耐冲击性好。
5、防水搭接缝采用热风焊接技术，焊缝牢固可靠，热熔性强。
 四 防水层设计
本防水项目中的TPO防水层采用神州-TPO卷材防水系统，机械固定法施工。机械固定采用系统配件：固定螺钉、垫片、I型拉条、拉铆钉等。
防水构造由上往下依次为：
●    TPOF 10-12F 卷材防水层

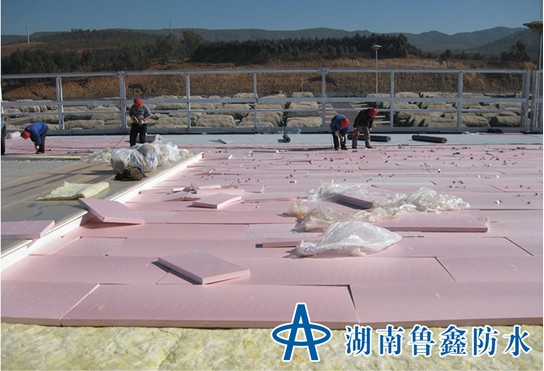

●    保温板
●    PE膜隔气层
●    原结构层（钢结构）
TPO 卷材防水系统之间的搭接缝采用热风焊接方式。
防水做法见附图，施工中会根据具体情况作适当的调整。固定件行距1.93M，株距0.2M。

五 施工方案简介
A.施工准备
1.施工材料进场后妥善保管，平放在干燥、通风、平整的场地上，远离明火处，避免日晒雨淋。
2.在铺设卷材前必须认真清扫基层，不得留有突出粗砂或尖锐物，以防刺破卷材。
3.基层与突出屋面结构的连接处，以及基层的拐角处，均应做成圆弧，圆弧半径20mm。排水的落水口周围应做成略低的凹坑。
B.施工操作工艺
1.平面卷材施工：首先进行放线，第一块卷材应铺在平面和立面相交的阴角处，平面和立面各占大约半幅卷材。施工时首先进行预铺，把TPO防水卷材按轮廓自然展开布置在基层上，平整顺直，不得扭曲，搭接宽度均为5cm(自动焊机焊接时，搭接宽度为7cm),并进行适当的剪裁。
 2.需粘结的部位，按建议用胶量（TPO防水卷材粘结剂 为0.3-0.5kg/㎡）分别在TPO防水卷材表面和基层用刮板涂刷一层胶粘剂，待胶粘剂半干燥且不粘手时，使预粘面合拢，压辊压实。然后再把另外没有折叠得部分折叠起来，继续从折叠处操作如前所述，依次类推，最后施焊。横向采用对接，上面用15CM宽的不复合卷材搭接，用自动焊机焊接牢固。焊接表面要求：无水露点，无油污及附着物，擦拭干净。
2-1.卷材的粘结：把一幅或多幅卷材短边折叠一半，从折叠处分别在基层和TPO防水卷材预粘表面用胶辊涂刷一层胶粘剂，带胶粘剂干燥胚沾手时，使预粘面合拢，压辊压实，重复操作。
2-2.卷材的接缝焊接和收边施工。
2-3．防水卷材焊接搭拉部位，应擦拭干净、干燥，采用热风焊接，焊接要求为双道焊（预焊合施焊），应先进行预焊，后进行施焊，焊嘴与焊接方向呈45°角，压辊与焊嘴平行并保持大约5mm的距离。焊接边缘应有熔浆溢出，呈亮色，不应出现烧焦现象（即有黄色溢出物）。

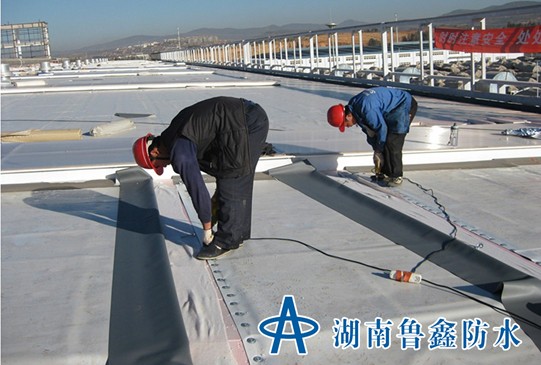

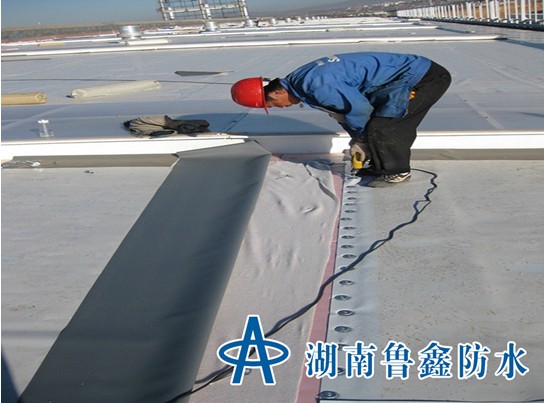

2-4.卷材的机械固定：卷材的接缝处的固定件使用点式固定，使固定件覆于防水层下，周边采用U形压条固定，并用TPO不复合防水卷材覆盖和搭接焊接。

3.立面卷材施工：构筑物立面找平层应密实平整，不得有酥松、起砂现象，无棱角和尖锐杂物，应干净、干燥。卷材铺贴前，先将立面找平层清扫干净，按建议用量涂胶，涂胶要均匀一致，待胶半干燥且不粘手时，将卷材和立面贴合在一起。
4.卷材铺贴方向：评选于屋脊俄搭接缝应顺流水方向搭接，垂直于屋脊的搭接缝应顺年最大频率风向搭接。施工前进行精确放样，尽量减少接头，有接头部位，接头相互错开至少30CM，搭接缝应按照有关规范进行。
5.细部处理

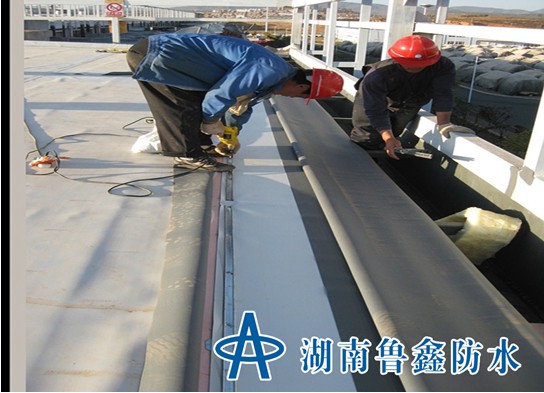

1）、TPO卷材收口做法：在女儿墙泛水收口处用收口压条和螺钉固定，密封材料为硅酮密封胶。
2）、阴阳角处理：阴阳角处以焊接法增铺附加卷材，附加卷材按各处形状折叠、裁剪后焊接。
C.质量检验标准
彩色宽幅TPO防水卷材其施工质量除严格按照《屋面工程技术规范》执行外，其施工质量及检测方法如下：
焊缝焊接：焊机压力为500～550N左右，温度为500～550℃，焊接速度为1.5m～2.0m/min,具体情况视现场的条件（温度、湿度）而定。
手工焊接：焊枪温度控制在250～450℃之间，焊接速度为0.2～0.5m/min,焊接时用手动压辊压实，随焊随压。
焊缝质量检测方法：目测、机械检测、剥离实验。
目测：焊接缝不允许有发黄、烧焦现象，焊缝边缘光滑，有均匀发亮的熔浆出现；
机械检测：用平口螺丝刀或勾针沿焊缝稍微用力挑试，检查有无漏焊点、虚焊点。如发现缺陷应及时补修；
整体的防水质量可采用闭水实验检测。
D、施工中应注意的事项
1）、操作人员必须经培训才能上岗；
2）、严禁穿带钉鞋人员进入TPO卷材施工现场；
3）、施工过程中要注意现场保护，防止被风吹起；
4）、严格用钩针逐点检查焊接质量，看有无漏焊、跳焊现象；
5）、施工现场不准吸烟。
施工机械表



序号	机具名称	型号	数量	单位
1	自动焊接机	LEISTER	1	台
2	手持焊枪	LEISTER	4	套
3	手持电钻	560W	4	把
4	磨光机	150W	2	把
5	拉铆枪		4	把
6	电缆线	多种	若干	M
7	剪刀		若干	把
8	壁纸刀		若干	把
9	刀锯		若干	把
10	螺丝刀		若干	把

● 劳动力人员需用计划表



序号	工种名称	人数
1	项目经理	2
2	质检、安全员	2
3	技术工人	8
4	辅助工人	10

E、质量保证措施
1）、应使用配套的铺材，采用神州TPO防水系统；
2）、操作人员必须经培训才能上岗；
3）、焊接工应保证焊接均匀有熔浆；
4）、严格用平口螺丝刀逐点检查焊接质量，看有无漏焊、跳焊现象。
5）、现场应注意成品保护，确保施工安全
